Фильтр прямой ФП

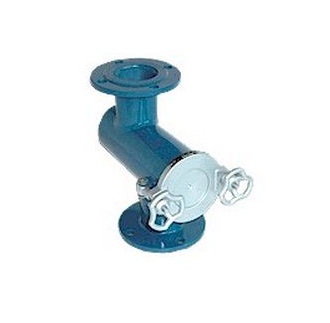

Фильтры прямые ФП предназначены для предварительной очистки нефтепродуктов и устанавливаются на технологических трубопроводах АЗС и нефтебаз.
Изготавливается в исполнении УХЛ и Л.
Пример обозначения при заказе: ФП-80 У1, где:
80 - условный проход,
У1 - климатическое исполнение.
Устройство и технические характеристики фильтра прямого ФП-80, 100, 150, 200, 250
Фильтр прямой ФП 80, 100, 150 - устройство изделия
корпус,
крышка,
пружина,
прокладка,
фильтрующий элемент.
Фильтр прямой ФП 200, 250 - устройство изделия
корпус,
крышка,
прокладка,
прокладка,
фильтрующий элемент.
|
Характеристика |
ФП-80 |
ФП-100 |
ФП-150 |
ФП-200 |
ФП-250 |
|
|
Условный проход DN |
80 |
100 |
150 |
200 |
250 |
|
|
Рабочее давление, кгс/см2 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
|
Перепад высота a, мм |
105 |
140 |
190 |
130 |
140 |
|
|
Габаритные размеры, мм, не более |
длина L |
309 |
310 |
360 |
500 |
490 |
|
ширина |
185 |
205 |
260 |
340 |
435 |
|
|
высота H |
353 |
350 |
450 |
586 |
614 |
|
|
Присоединительные размеры, мм |
D |
185 |
205 |
260 |
315 |
370 |
|
D 1 |
150 |
170 |
225 |
280 |
335 |
|
|
d |
18 |
18 |
18 |
18 |
18 |
|
|
n, шт |
4 |
4 |
8 |
8 |
12 |
|
|
Масса, кг, не более |
10 |
17 |
26 |
82,5 |
110 |
|
