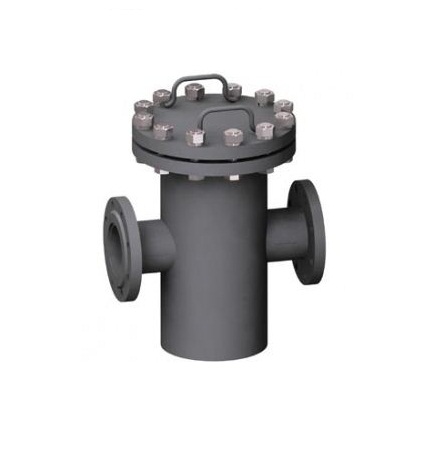

Фильтр сливной ФС-50 - ФС-300
Фильтр сливной ФС предназначен для предварительной очистки нефти, бензина, дизельного топлива и других жидкостей от механических примесей.
По устойчивости к климатическому воздействию люки имеют исполнение У, УХЛ и Т категории размещения 1 по ГОСТ 15150-69, ТУ 3689-020-00217633-98.
Пример условного обозначения при заказе: ФС - 50/16 У, где:
- ФС - фильтр сливной;
- 50 - условный проход, мм;
- 16 - рабочее давление, 1,6 МПа;
- У - климатическое исполнение.
|
Наименование параметров |
ФС-50 |
ФС-50/16 |
ФС-50/25 |
*ФС-80 |
ФС-80/16 |
ФС-80/16П |
ФС-100/16 |
ФС-100/40 |
|
Условный проход Ду, мм |
50 |
80 |
100 |
|||||
|
Тонкость фильтрации, мкм** |
80 - 200 |
|||||||
|
Рабочее давление, МПа |
0,1 |
1,6 |
2,5 |
0,1 |
1,6 |
4 |
||
|
Присоединительные размеры, мм, не более: |
||||||||
|
Резьбовые |
|
|
|
G3-А |
|
|
|
|
|
Фланцевые: |
||||||||
|
Диаметр наружный D |
140 |
160 |
- |
195 |
215 |
230 |
||
|
Межцентровое расстояние D1 |
110 |
125 |
- |
160 |
180 |
190 |
||
|
Диаметр крепежного отверстия, d |
14 |
18 |
- |
18 |
22 |
|||
|
Количество отверстий, n |
4 |
- |
8 |
|||||
|
Габаритные размеры, мм, не более: |
||||||||
|
Длина, L |
308 |
320 |
325 |
314 |
336 |
336 |
548 |
545 |
|
Высота, H |
200 |
250 |
200 |
250 |
320 |
320 |
421 |
441 |
|
Диаметр корпуса, D |
114 |
219 |
||||||
|
h1 |
98 |
125 |
100 |
125 |
160 |
160 |
210,5 |
220,5 |
|
h2 |
90 |
113 |
150 |
|||||
|
h3 |
135 |
130 |
135 |
113 |
250 |
|||
|
Масса, кг, не более |
13 |
16,8 |
20 |
10,0 |
24,2 |
25,7 |
70 |
98 |
|
Наименование параметров |
ФС-150 |
ФС-150/16ПФ |
ФС-200/25 |
*ФСП-200 |
ФС-250/16 |
ФС-250/25 |
ФС-300/16 |
ФС-300/25 |
ФС-500 |
| Условный проход Ду, мм |
150 |
200 |
250 |
300 |
500 |
||||
| Тонкость фильтрации, мкм** |
80-200 |
||||||||
| Рабочее давление, МПа |
2,5 |
1,6 |
2,5 |
2,5 |
1,6 |
2,5 |
1,6 |
2,5 |
0,2 |
| Присоединительные размеры, мм, не более: | |||||||||
| Резьбовые |
|
|
|
|
|
|
|
|
|
| Фланцевые: | |||||||||
| Диаметр наружный D |
300 |
280 |
360 |
- |
405 |
425 |
460 |
485 |
710 |
| Межцентровое расстояние D1 |
250 |
240 |
310 |
- |
355 |
370 |
410 |
430 |
650 |
| Диаметр крепежного отверстия, d |
26 |
22 |
26 |
- |
26 |
30 |
26 |
30 |
33 |
| Количество отверстий, n |
8 |
12 |
- |
12 |
16 |
20 |
|||
| Габаритные размеры, мм, не более: | |||||||||
| Длина, L |
607 |
616 |
620 |
622 |
846 |
954 |
906 |
954 |
1230 |
| Высота, H |
573 |
563 |
784 |
728 |
805 |
728 |
1170 |
||
| Диаметр корпуса, D |
273 |
402 |
426 |
402 |
820 |
||||
| h1 |
286,5 |
281,5 |
392 |
364 |
402,5 |
364 |
585 |
||
| h2 |
220 |
260 |
220 |
260 |
276 |
300 |
450 |
300 |
730 |
| h3 |
330 |
260 |
330 |
260 |
376 |
400 |
450 |
400 |
730 |
| Масса, кг, не более |
123 |
114 |
122 |
104 |
245 |
282 |
270 |
324 |
750 |
