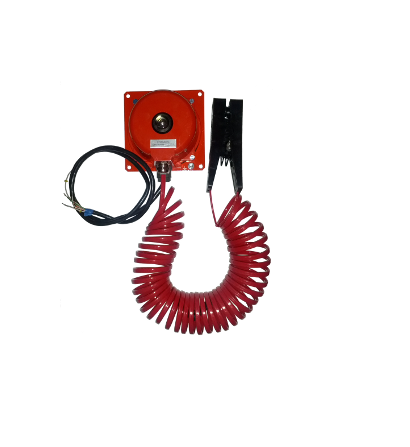

Заземляющее устройство УЗА-2МК05

УЗА-2МК-05 рассчитано на источник питания напряжением 12 вольт, но при этом имеет в комплекте адаптер на 220 вольт. Устройства заземления и контроля серии УЗА-2МК модели 05 (УЗА-2МК-05), предназначены для заземления автоцистерн и других транспортных емкостей, с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи «заземляющее устройство-автоцистерна».

Напряжение : не более 12 В

Длина проводника : не менее 5 м

Масса : не более 2.5 кг.

Характеристики:

1 Параметры искробезопасной цепи:
Напряжение, В, не более 12;
Ток, А, не более 0,025.

2 Параметры электропитания:
2.1 Напряжение, В, 12;
2.2 Отклонения напряжения, %, +5, -5.
2.3 Ток потребления от источника электропитания, А, не более 0,08;
2.4 Потребляемая мощность, ВА, не более 1,5;

Примечание: Электропитания 12 В постоянного тока должно быть гальванически развязано от промышленной электросети и др. источников электропитания.

3 Величина сопротивления между клеммой заземления и зажимом проводника заземления, Ом, не более 10.

4 Величина сопротивления между контактами зажима проводника заземления при котором выдается сигнал «Заземление», Ом, не более 100

5 Сопротивление изоляции между цепями питания и корпусом, МОм, не менее 20.

6 Электрическая прочность изоляции выдерживает испытательное напряжение, В, не менее:
- между цепями управления и искробезопасными цепями 500;
- между искробезопасными цепями и корпусом 500;
- между искробезопасными цепями и цепями электропитания 500.

7 нагрузочная способность выходного контакта для блокировки:
- частота, Гц, 50+/- 1;
- ток, А, не более 1,0.

8 Условная наработка на отказ, включений, не менее 5000.

9 Длина проводника заземления, м, не менее 5.

10 Длина кабеля электропитания, м, не менее, 0,7.

11 Габаритные размеры устройства заземления и контроля, мм, не более 190х190х70.

12 Масса, кг, не более:
- устройства заземления 1,3;
- проводника заземления 1,2.

13 Срок службы, год, 6.

14 Температура окружающей среды , С, от – 40 до + 40.

15 Относительная влажность окружающей среды при температуре +35 С,%, до 98.

16 УЗА в упаковке для транспортирования выдерживают:
а) транспортную тряску с ускорением 30м/с при частоте ударов до 120 в минуту в течении, ч.2,0;
б) температуру, С от –50 до +50;
в) влажность при температуре +35 С, % 95 +/- 3.

17 Степень защиты устройства заземления УЗА от проникновения твердых тел и воды по ГОСТ 14254-96 (МЭК529-89), IР54.
